前回の続き

Pico Audio Pack を試す（その1)

2021.07.24

こんどは、Mac のUSB Soundcard として動作させる。

sample

商品ページで紹介されているのは、以下のrepository

GitHub

GitHub - raspberrypi/pico-playground

https://github.com/raspberrypi/pico-playground

この中で、app/usb_sound_card を試してみた。

I/F

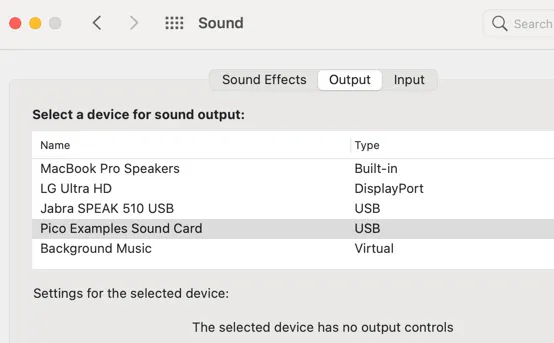

あっさり、USBスピーカーとして認識される。

PIN 設定

apps/usb_sound_card/usb_sound_card.c

    struct audio_i2s_config config = {
            /*
            .data_pin = PICO_AUDIO_I2S_DATA_PIN,
            .clock_pin_base = PICO_AUDIO_I2S_CLOCK_PIN_BASE,
            */
            .data_pin = 9,
            .clock_pin_base = 10,
            .dma_channel = 0,
            .pio_sm = 0,
    };

make

source code を変更したら、build

mkdir build
cd build
cmake ..
cd app/usb_sound_card
make

前回と同じように、usb_sound_card.uf2 をPico にinstall する。

スピーカーの配線

以前にPimoroniで買っておいたスピーカーを使う。

Supplementary Stereophonic* Speaker for Sea Shanty Shenaniga…

https://shop.pimoroni.com/products/supplementary-stereophonic-speaker-for-sea-shanty-shenanigans

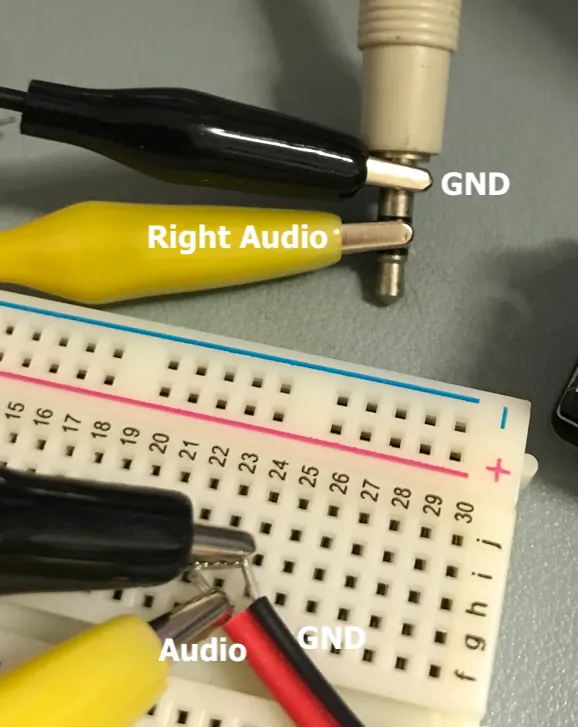

配線は、以下の通り。モノラル。

demo

普通のUSBスピーカー。
いまのところ、JABRAと変わらない音質。

とはいえ、これくらいの音質がでることが素晴らしい。
