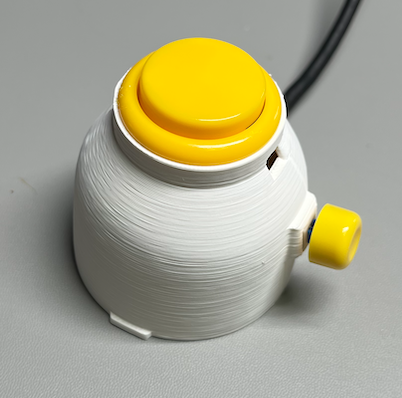

1 Key Custom Keyboard cuskey
目次
Autodesk Fusionを勉強中、Youtubeの教材を見ながら操作の勉強。 再生中、操作が追いつかずに遅れがち。
そのたびにマウスクリックして、Key Focusを FusionとYouTubeの２つのウィンドウに切り換えるのが面倒。作業中、もっと簡単に停止したり、再開したりしたい。
解決方法として、Play/Stop というメディアキーを利用すればいい。 でも、HHKBにそんなキーはない。アサインも面倒い。
ということで、Play/Stop専用のキーボードを作る。
あとで色々カスタマイズできるように、CIRCUIT PYTHONで実装した。
また、ハンダ苦手なのでなるべくハンダもしたくない。 以降の材料が全部あれば、マイコン本体とXH(4PIN メス)のハンダだけで済むようにした。
材料

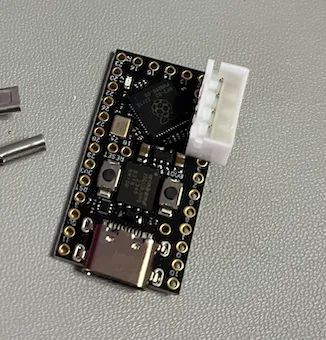

- RP2040 系マイコン(Aliexpess でRP2040検索) 1個

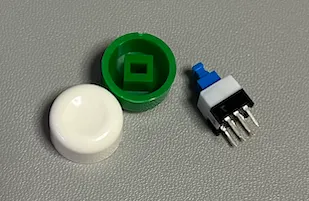

- オルタネートスイッチ 1個
... 秋月で買ったつもりが通販サイトにはなかった。似た部品。
以降にある３Dモデルのケースには、ハマらないけど、ほかにもこんなんがある。 赤枠が、使ったスイッチ。
- JST PH(2mm) 2PIN ... オス１個。なければ、ハンダ
- JST XH(2.54mm) 4PIN ... オス１個・メス１個。なければ、ハンダ
- アーケードコントローラー用ボタンφ24 ... 1個
- 平形端子スリーブ 110型(2.8mm) ... メス１個。なければ、ハンダ
- ジャンパーワイヤー ... 10cm 2本、7cm 2本
- PH, XH用圧着ペンチ
コスト
| 部品名 | 仕様・型番 | 単価（円） | 必要数量 | 合計金額（円） | 備考 |
|---|---|---|---|---|---|
| RP2040系マイコン | RP2040 | 500〜800 | 1 | 500〜800 | AliExpressでRP2040検索 |
| オルタネートスイッチ | - | 100〜200 | 1 | 100〜200 | トグルスイッチ＋キャップ |
| JST PHコネクタ | 2mm 2PIN オス | 30〜50 | 1 | 30〜50 | なければハンダ接続 |
| JST XHコネクタ（オス） | 2.54mm 4PIN | 40〜60 | 1 | 40〜60 | なければハンダ接続 |
| JST XHコネクタ（メス） | 2.54mm 4PIN | 40〜60 | 1 | 40〜60 | なければハンダ接続 |
| アーケードボタン | φ24mm | 300〜500 | 1 | 300〜500 | アーケードコントローラー用 |
| 平形端子スリーブ | 110型 2.8mm メス | 10〜20 | 1 | 10〜20 | なければハンダ接続 |
あと、電子工作の基本
- ジャンパーワイヤー
- ハンダ
だいたい、1000円から1500円くらい。だけど、コネクタ類は箱で買うので、もっと安い。

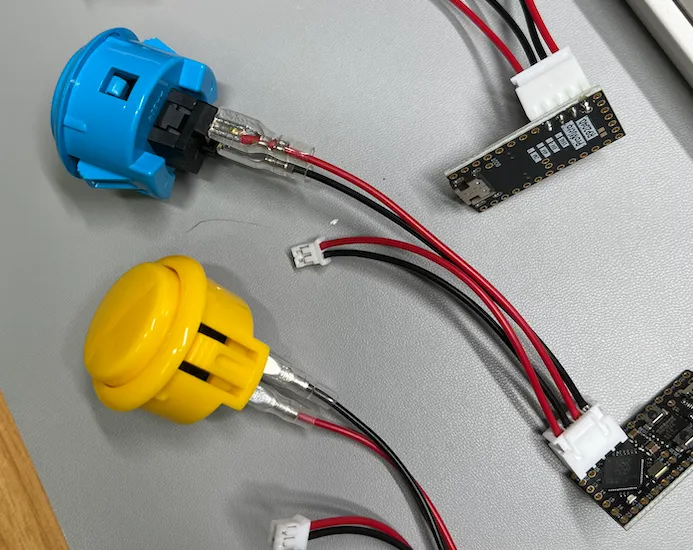

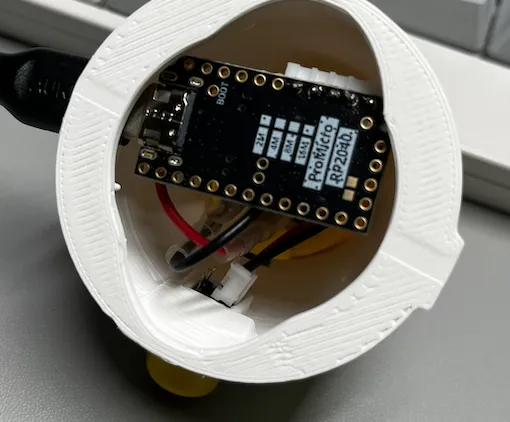

組立
機能 and source code
github で公開。

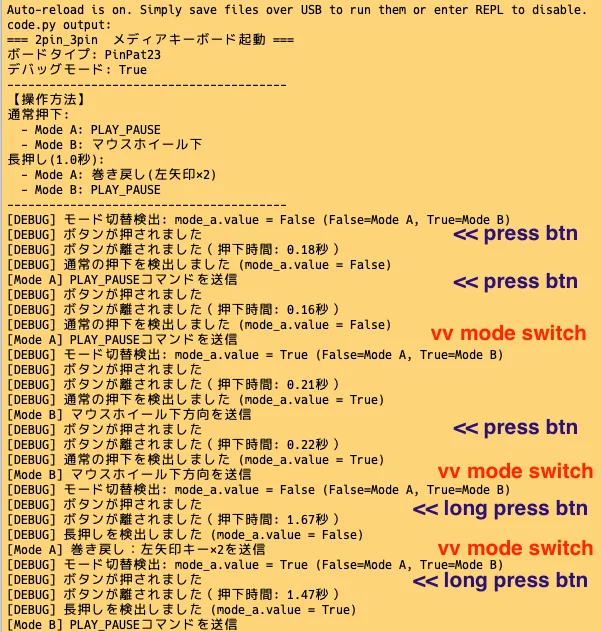

debug
screen command で、circuit python のprint分確認
screen /dev/tty.usbmodemxxxx
