Aliexpress で、Pico Mini というRP2040系のマイコンを見つけた。

フラッシュメモリ4M(Picoの2倍!)版が、送料込みで560円。ProMicroより安い。 そして、ProMicroと似たPIN配置。

たぶん、野良RP2040なので、気になる人は、AliExpress で、キーワード Pico Mini RP2040 で検索して欲しい。

で、これって、su120で使えるんじゃないかと、試してみた。

su120については、以下で。

su120 でMinecraft専用キーボードtoys.poppo-ya.com

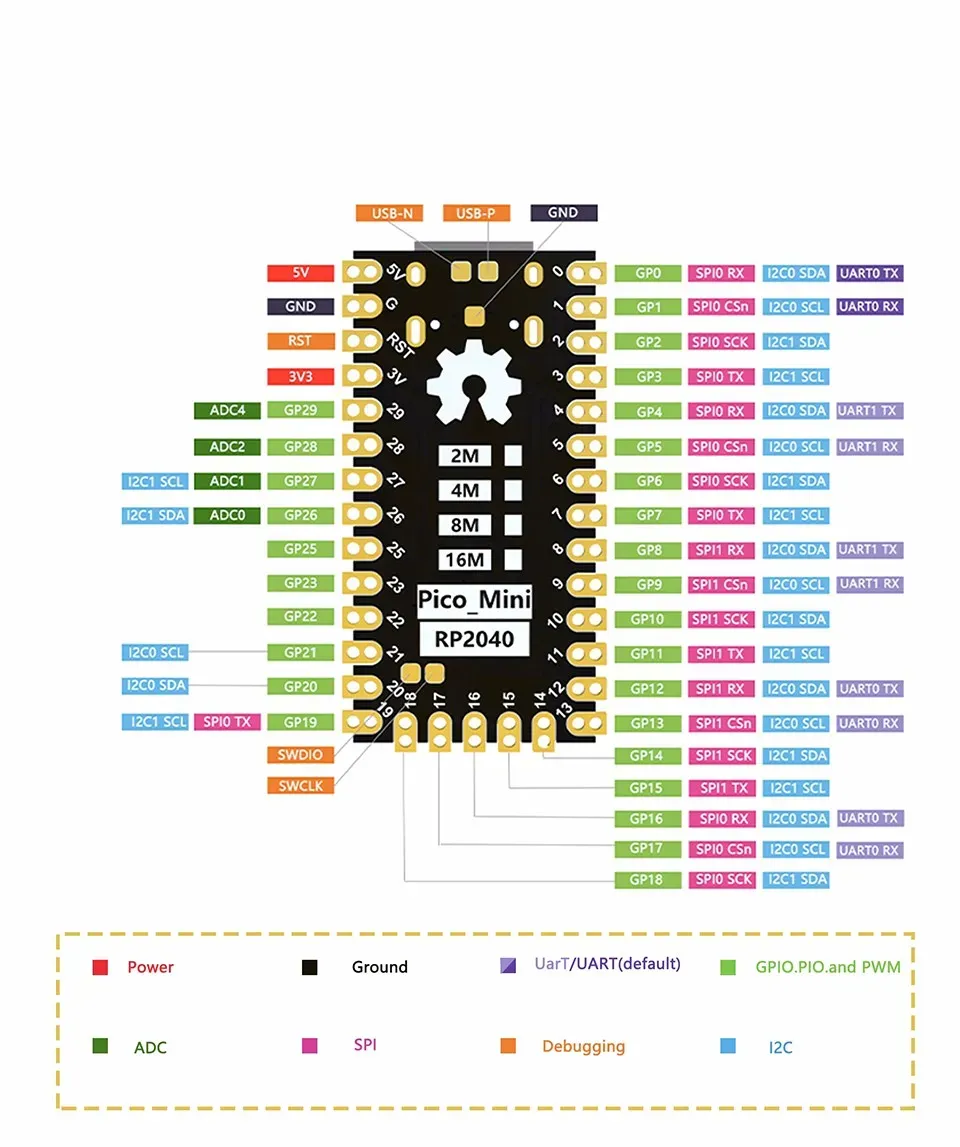

PIN配置

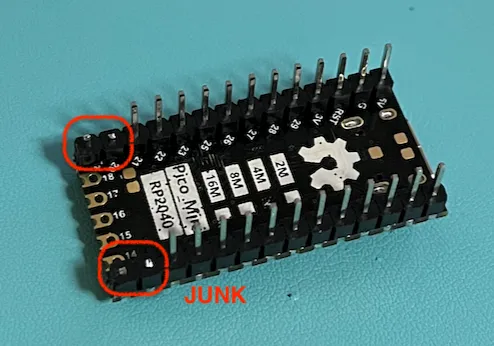

GP2 と、GP3をGNDにして、後方のGP20, GP19,GP12,GP13を捨てればOK。

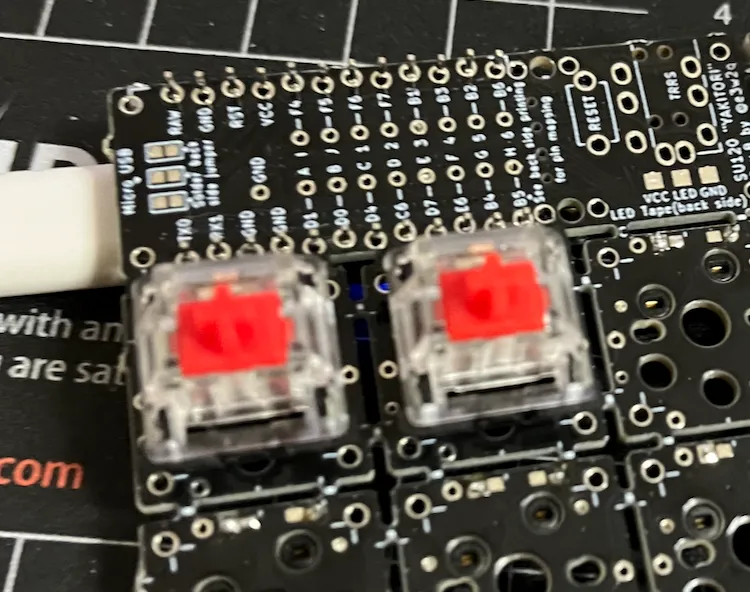

SU120 に設置

上面はあとでOLEDをのせたいので、今回はジャンパーを後ろ面に設定。

プログラム

とりあえず、A1, B1 の2つのキーを検知してみる。

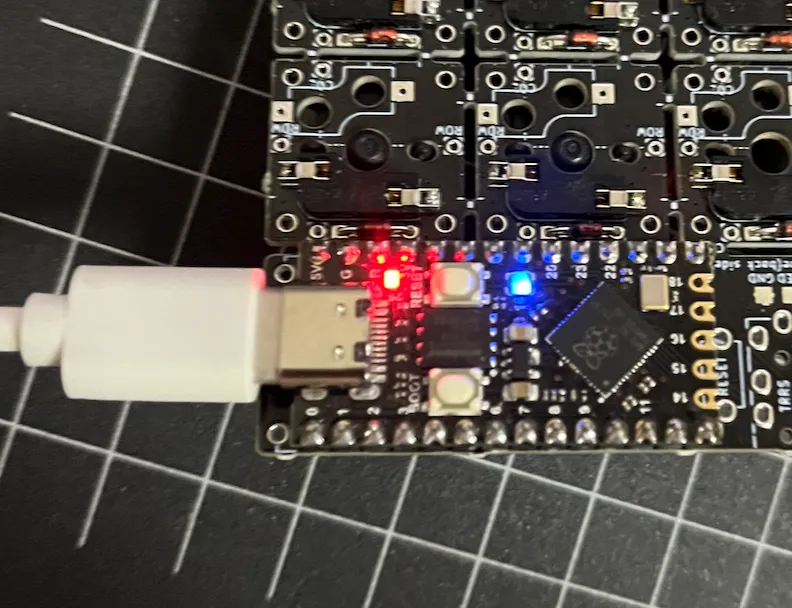

まずは、LED(赤)をON。 あとは、btnAが押されたらNeopixelをBLUE点灯。 btnBが押されたらNeopixelをGREEN点灯。

PicoMini and su120 · Gistpython
import board
import digitalio
import time
import busio
import neopixel
try:
    import _pixelbuf
except ImportError:
    import adafruit_pypixelbuf as _pixelbuf

# WS2812 GP16
neopixel = neopixel.NeoPixel(board.GP16, 1, brightness=0.4)

btnA = digitalio.DigitalInOut(board.GP4)
btnA.switch_to_input(pull=digitalio.Pull.UP)
btnB = digitalio.DigitalInOut(board.GP5)
btnB.switch_to_input(pull=digitalio.Pull.UP)

rows= []
for pin in [board.GP1, board.GP2, board.GP27]:
    row = digitalio.DigitalInOut(pin)
    row.direction = digitalio.Direction.OUTPUT
    row.value = False
    rows.append(row)

# LED GP25
light = digitalio.DigitalInOut(board.GP25)
light.direction = digitalio.Direction.OUTPUT
light.value = True

print("start")
while True:
    if btnA.value is False:
        print("press A BLUE LED")
        # RGB BLUE
        neopixel[0] = (0, 0, 10)
    if btnB.value is False:
        # RGB RED
        print("press B RED LED")
        neopixel[0] = (0, 10, 0)
    time.sleep(0.2)

print("stopped")
