RPi Picoを電池駆動で動かす

最終更新日

Raspberry Pi Pico は、Linuxは動かず、コンピュータというよりマイコン。
Arduino シリーズに近い。

不便なことも多いけど、メリットとして 1.8V~5.5V 駆動がある。
USB電源などにつながなくても、単三電池直列2個(1.3vx2=2.6v)もあれば十分。

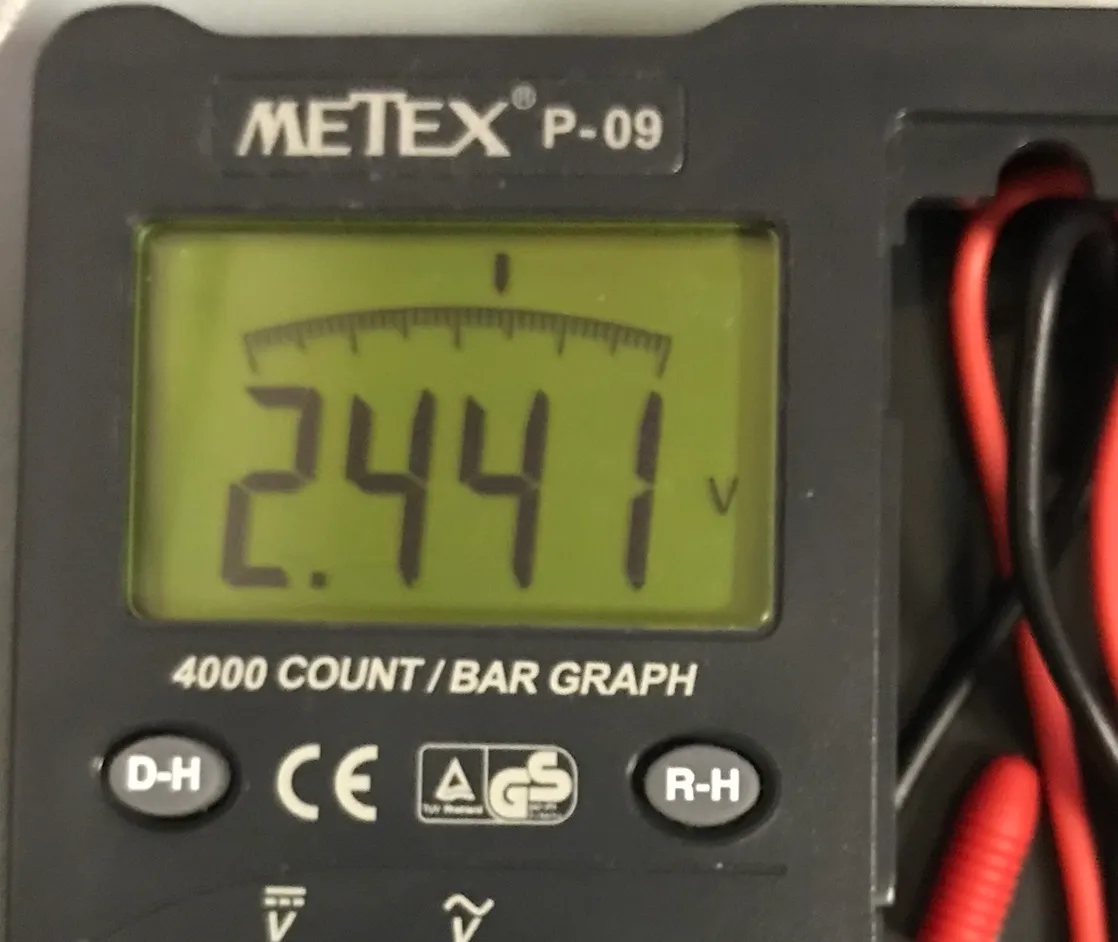

試しにエネループ充電池単三2個直列だと、1.2v x 2 = 約2.4v

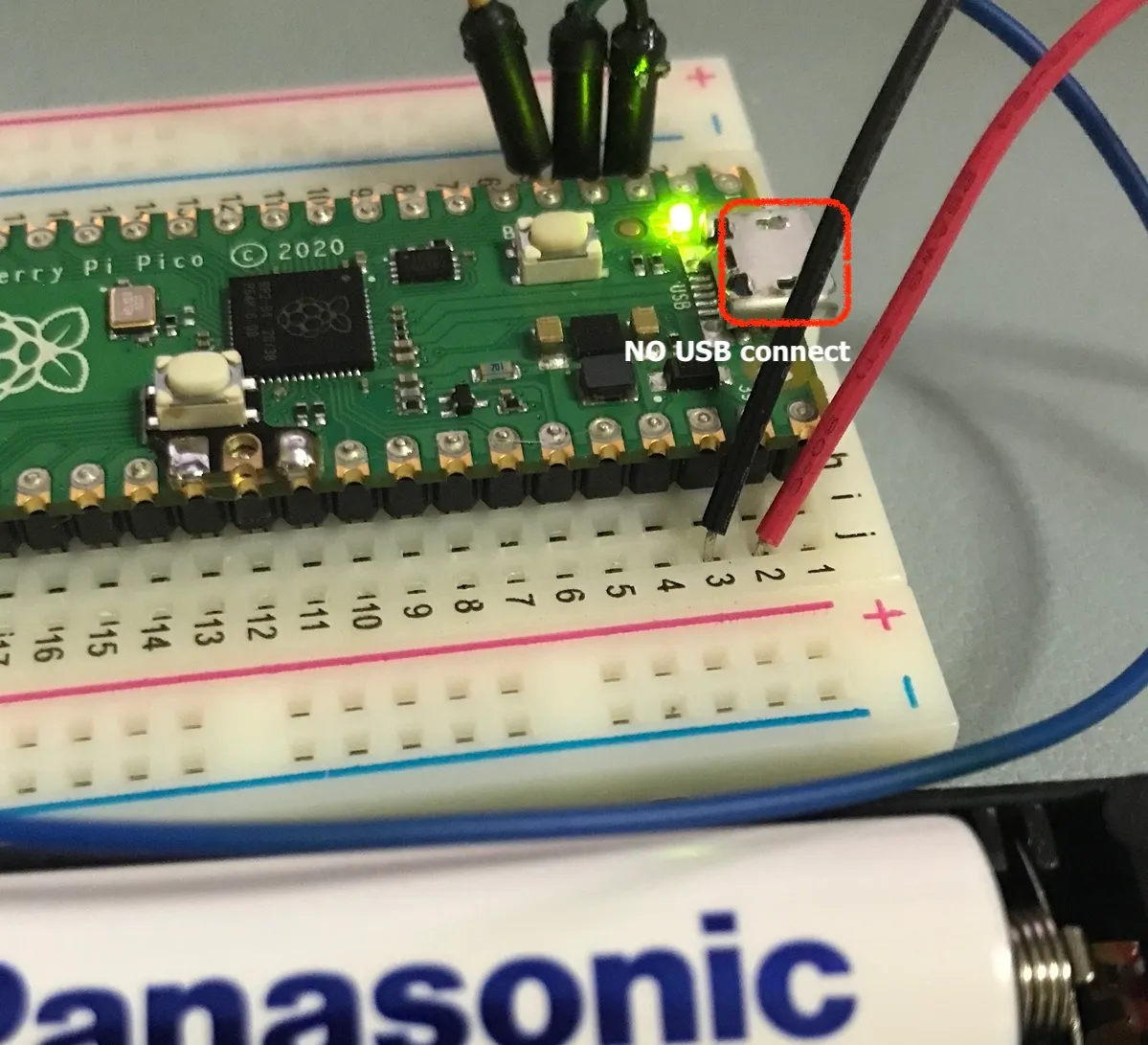

電源は、VSYS に + 、 GND に - を接続する。

電池駆動でプログラムを動かす

circuitpython の場合、BOOTSEL押しながら起動して、Storage modeにしてから、プログラムを /code.py というpathで上書きコピーする。

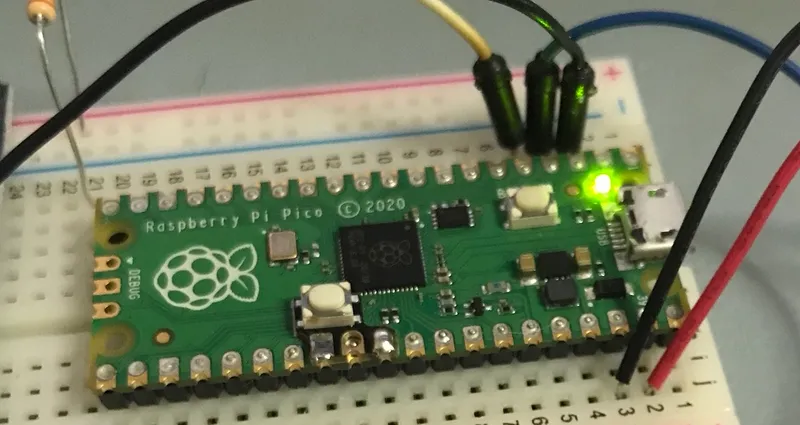

自動的にresetが走り、LED点灯・消灯プログラムが動いた。

from board import *
import time

led = digitalio.DigitalInOut(GP25)
led.direction = digitalio.Direction.OUTPUT
while True:
    print("on")
    led.value = True
    time.sleep(0.8)
    print("off")
    led.value = False
    time.sleep(0.4)

ssd1306 の表示

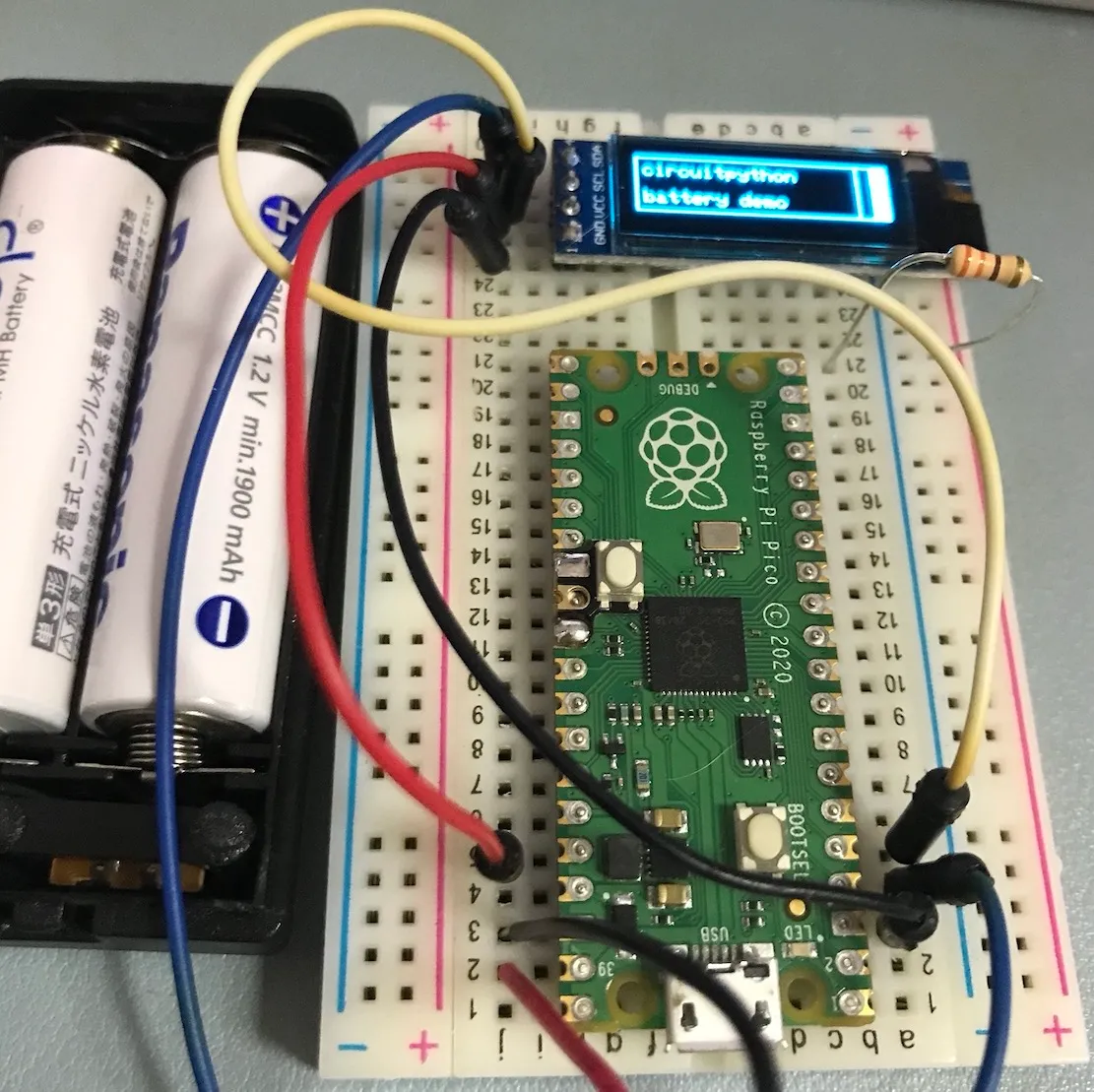

さて、せっかくなので、前回作ったOLED液晶のssd1306も電池で動かしてみる。

RPi PicoでOLED液晶 ssd1306 I2Cを使ってみる(circuitpython編)

RPi PicoでOLED液晶 ssd1306 I2Cを使ってみる(circuitpython編)

2021.05.05

電池が合計2.4v でも、Picoの回路が3.3vに昇圧して、 3V3_OUT に流してくれる。
ssd1306は、3.3vから5.0v駆動なので、これも十分可能。
