ProMicroでmidiドラム

ミニドラムシリーズ。

PRi Poco で、M5stickC でやってみた。

RPi Pico でmidi ドラムtoys.poppo-ya.com

M5StickC で、BLE-MIDI ドラムtoys.poppo-ya.com

RPi Pico でmidiドラム(タッチセンサー)toys.poppo-ya.com

もういいかと思っていたら、3Dモデルで面白いものを発見。

ProMicro を前提とした、１ボタンUSB HID キーボード。

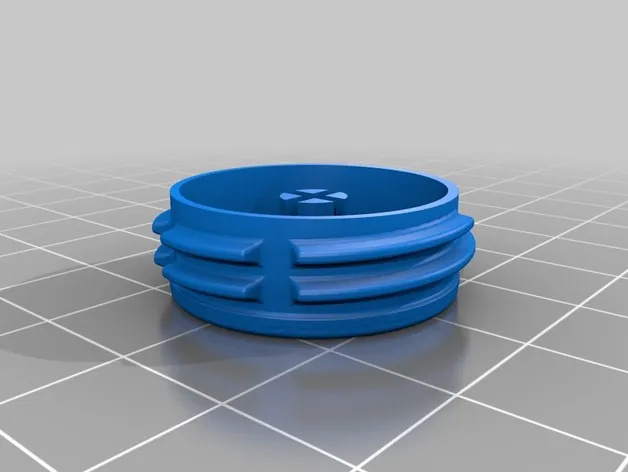

3Dモデル

Bottle Cap Keyboard by fmtuvewww.thingiverse.com

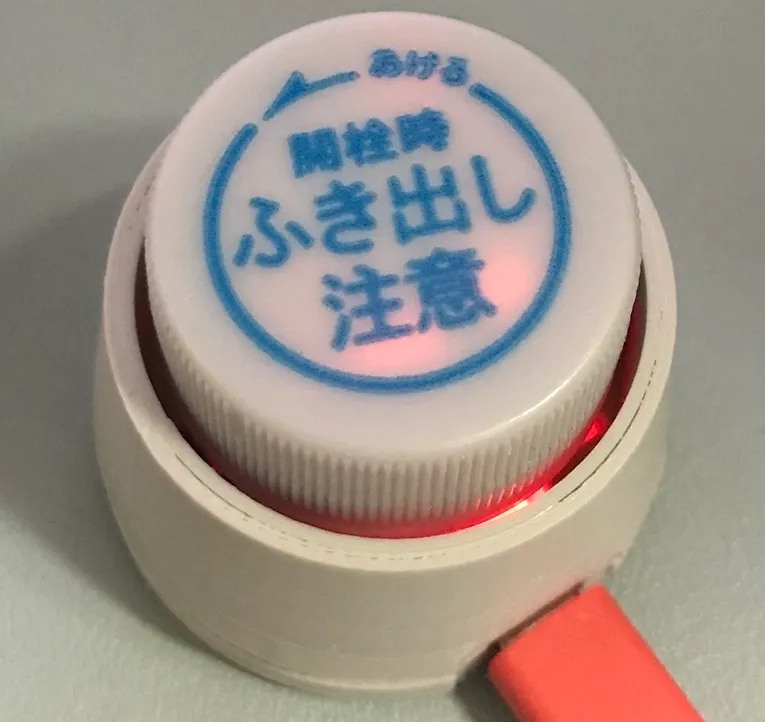

ペッドボトルのキャップをキーキャップにするなんで、面白い！

キーキャップの代わりに、この部品にペットボトルのキャップをはめる。

アーキテクチャ

そういえば、PlatformIO(cpp)で、USB版のMIDIキーボードは作ってなかったので、ちょうどいい。

マイコン	言語/Firmware	MIDI	操作デバイス
RPi Pico	circuitpython	USB	キーボード
M5StickC	PlatformIO	BLE	ボタン
RPi Pico	circuitpython	USB	タッチセンサー
Pro Micro	PlatfromIO	USB	キーボード

これでどんな環境でも作れることはわかった。

3Dモデルの調整

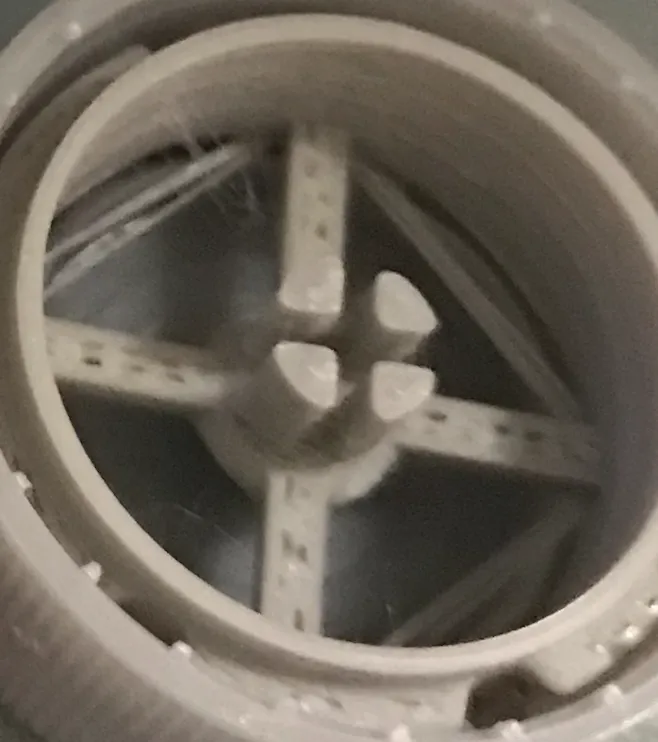

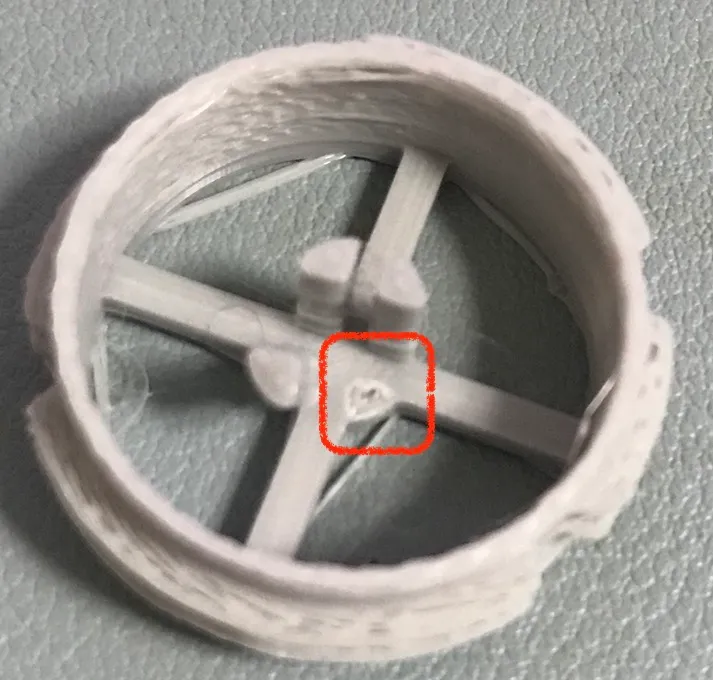

さっそくプリントしてペットボトルのキャップを付けて、喜んでいたら、壊れた！

デリケートな部分なのに、ぐりぐりとキャップを回せば、こうなる。。。

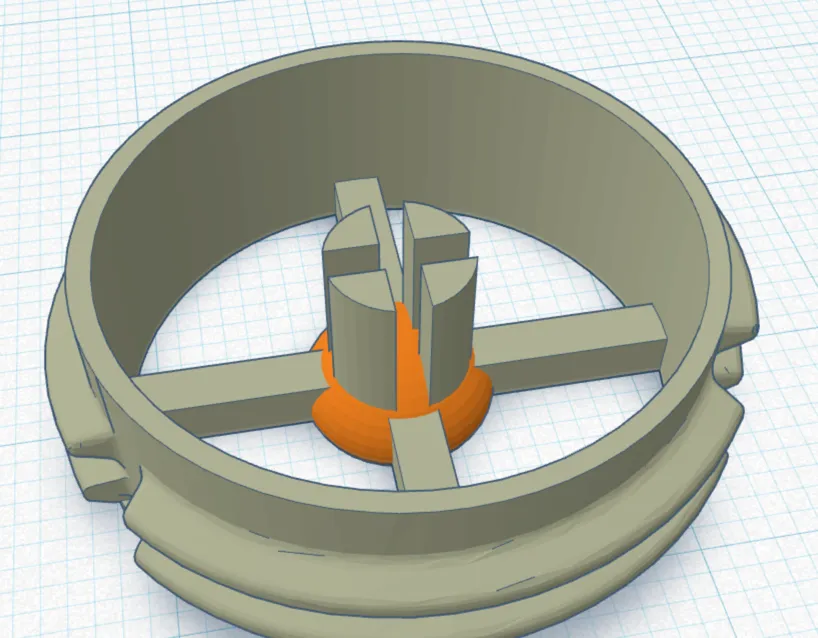

中心の部分をちょっと補強して、再度プリント

あまり変わらないかも。慎重にセットしよう。

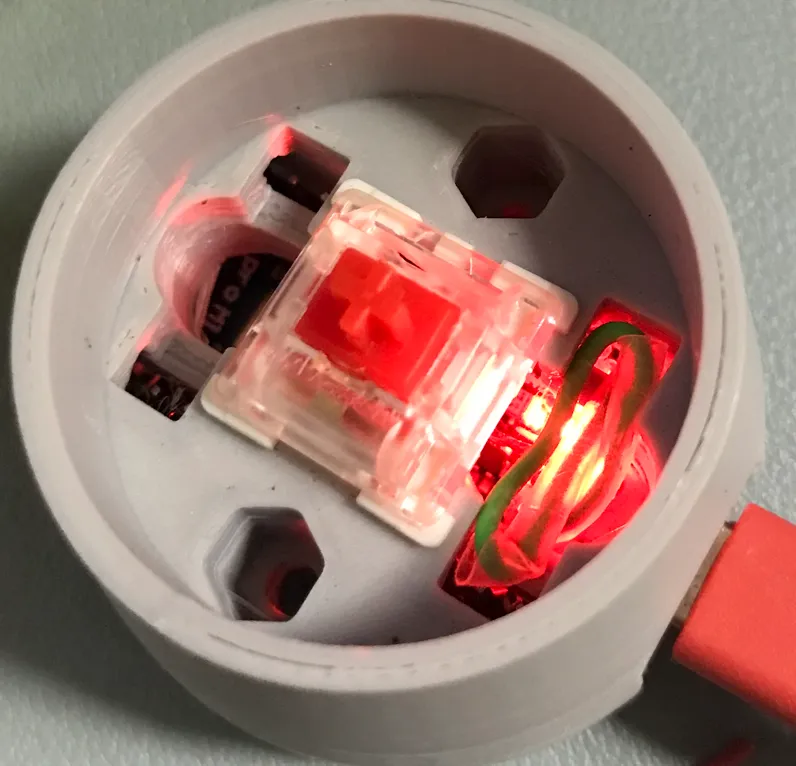

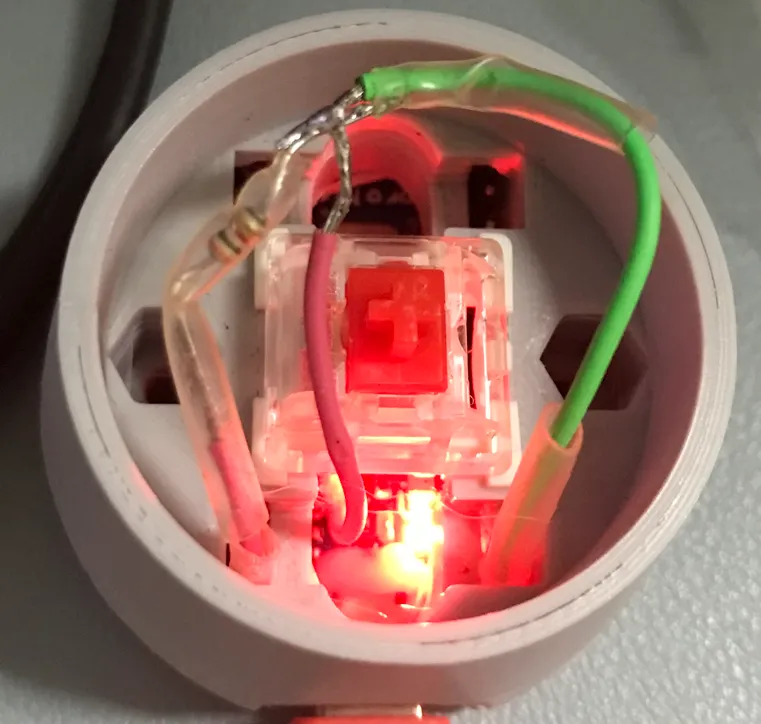

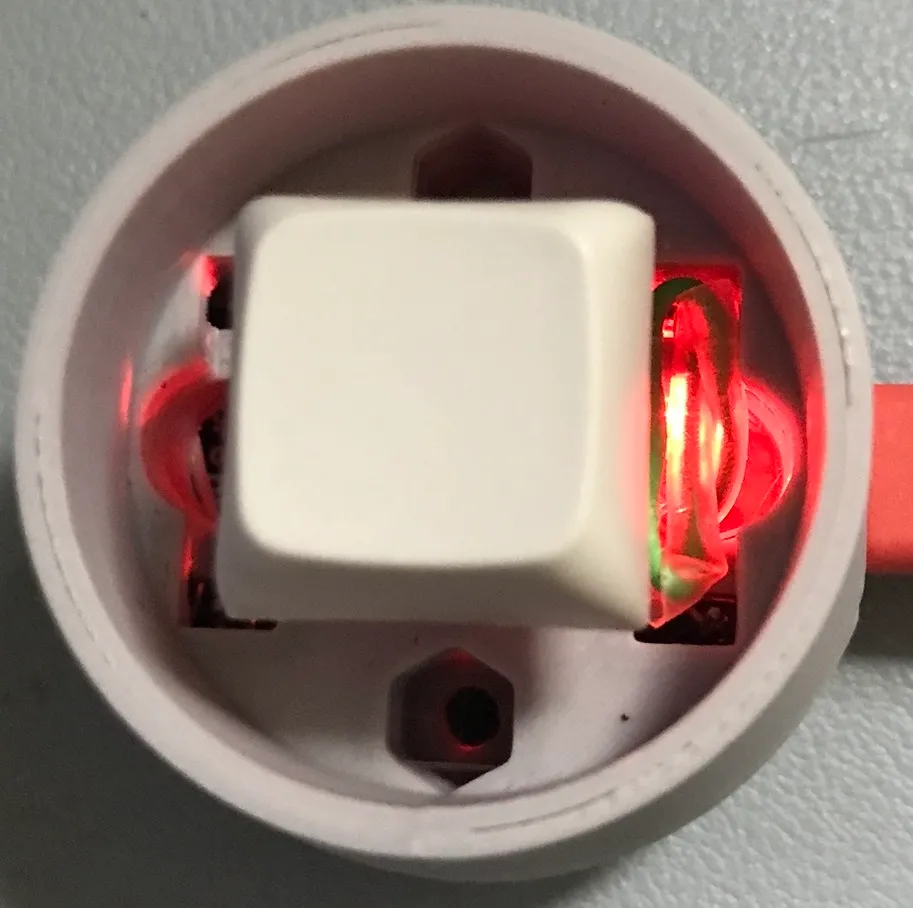

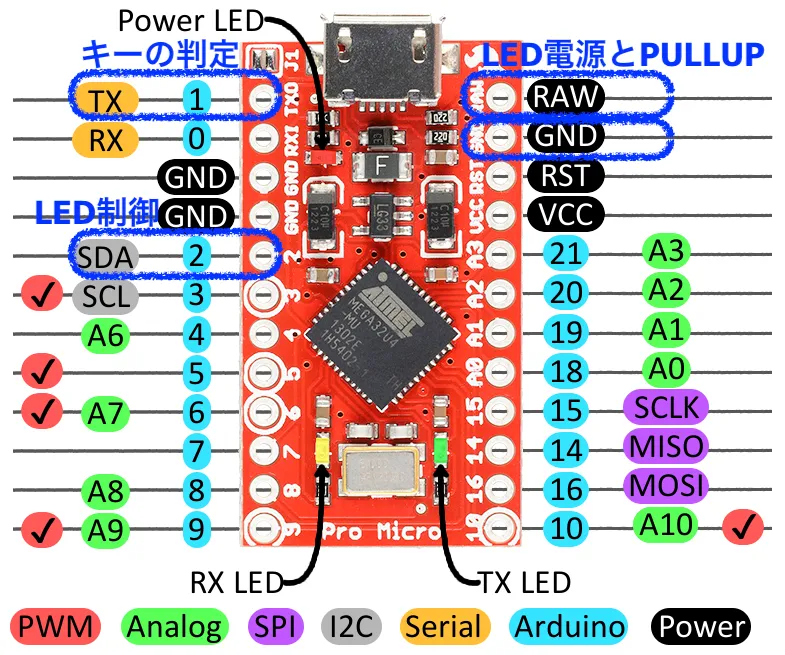

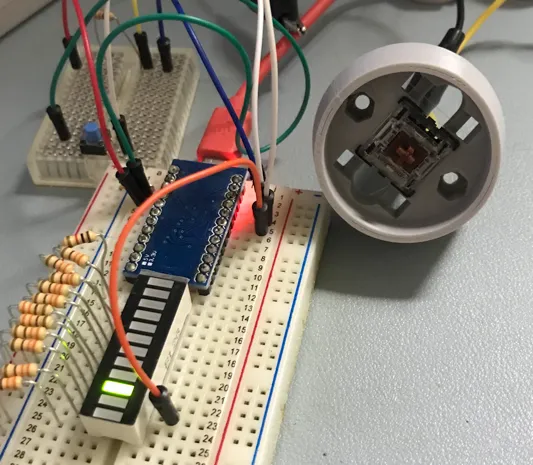

テスト配線（ブレッドボード)

なお、プログラムでは LED_PIN:2 をボタンに合わせて常時点灯->消灯になるようにしているが、実体配線はしていない。 PIN1のVALUE(ON/OFF)が変化すると、TX LED が勝手に点滅するのでそれでよしとした。

プログラム

1ボタンなので、簡単。

platformio.ini

ini

[env:sparkfun_promicro16]
platform = atmelavr
board = sparkfun_promicro16
framework = arduino
upload_port = /dev/tty.usbmodem14423301
lib_deps =
	arduino-libraries/MIDIUSB@^1.0.5

main.cpp

main.cpp · Gistcpp

#include <MIDIUSB.h>

#define SWITCH_PIN 1
#define LED_PIN 2

void setup()
{
  Serial.begin(9600);

  Serial.println("pixel off");

  pinMode(SWITCH_PIN, INPUT);
  pinMode(LED_PIN, OUTPUT);
}

void noteOn(byte channel, byte pitch, byte velocity)
{
  midiEventPacket_t noteOn = {0x09, 0x90 | channel, pitch, velocity};
  MidiUSB.sendMIDI(noteOn);
}

void noteOff(byte channel, byte pitch, byte velocity)
{
  midiEventPacket_t noteOff = {0x08, 0x80 | channel, pitch, velocity};
  MidiUSB.sendMIDI(noteOff);
}

void loop()
{

  static int prev_switch_value = HIGH;
  int value;

  value = digitalRead(SWITCH_PIN); // 入力ピンを読む
  if (prev_switch_value != value)
  {
    if (value == LOW)
    {
      // SWITCH ON
      noteOn(0, 48, 64); // Channel 0, middle C, normal velocity
      MidiUSB.flush();
    }
    else
    {
      // SWITCH OFF
      noteOff(0, 48, 64); // Channel 0, middle C, normal velocity
      MidiUSB.flush();
    }
    prev_switch_value = value;
    // LED ON/OFF
    digitalWrite(LED_PIN, value);
  }
  delay(1);
}
