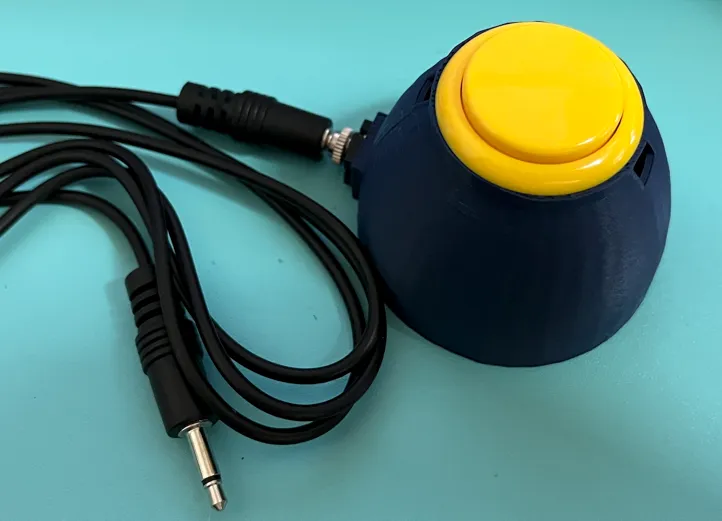

Easy to make with arcade game buttons external switch
簡単な半田付けでできる、3.5mm モノラルジャックで、簡単な外付けスイッチを作ってみる。
もちろん、3Dプリンタでケースも作る

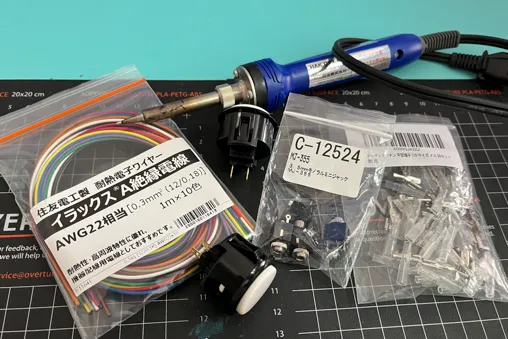

材料
- アーケードゲーム用3cmボタン 220円〜900円くらい
- 3.5mmモノラルミニジャック 秋月電子50円
- ワイヤー AWG22からAWG24くらい
- 平形端子 110サイズ メスx2個

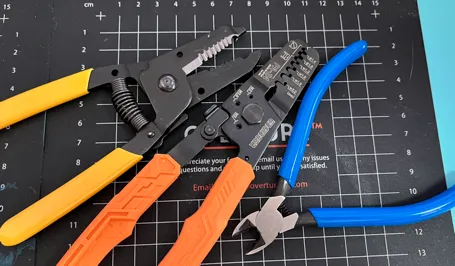

工具
- ニッパー ワイヤー切断用
- ハンダ&半田ごて
- ワイヤーストリッパー(はさみでも可)
- 平形端子圧着用 圧着端子 エンジニアPA-24が万能でお薦め
- 3Dプリンタ
手順
ワイヤー

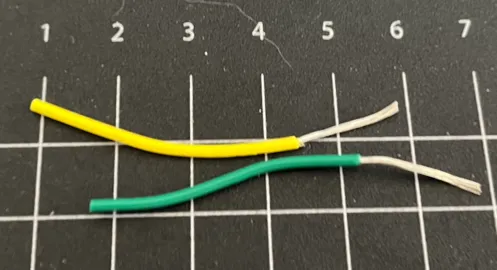

AWG22からAWG24のワイヤーを6cmくらいに切リだし、皮膜をワイヤーストリッパーで1.5cmくらい剥く。
AWG22くらい太い方が、あとで圧着しやすい。
3.5mmジャックと接続
剥いた端を3.5mmジャックの並行に並んでいる端子に巻き付ける。
巻いた電線を半田ごてでよく暖めて、ハンダを流し込んで固定する。
スイッチと接続

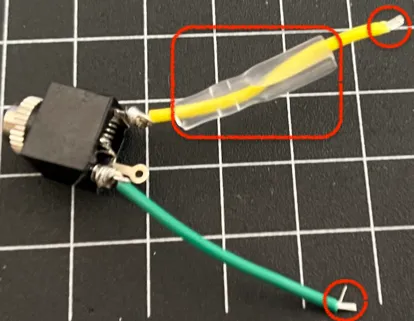

3.5mmジャックと反対側のワイヤーの端を2mmほど剥いて、圧着端子用スリーブを通しておく。

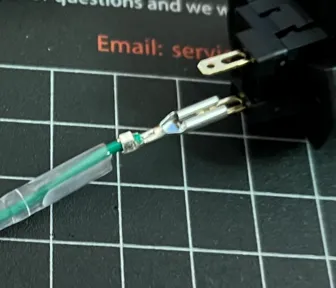

圧着工具を使って、平形端子とワイヤーを圧着。
圧着した端子をスイッチに差し込む。
3Dプリント
thingiverse にモデルをup。PLAで3Dプリントする。

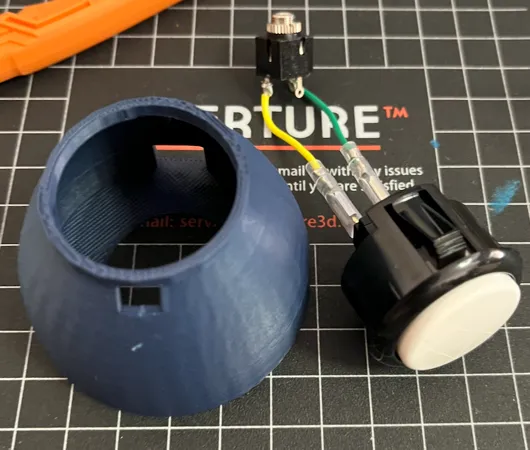

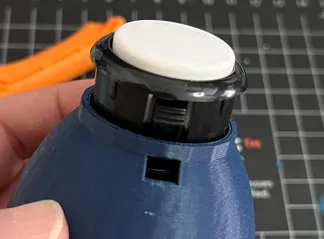

ここまでで、できたもの。
組立
スイッチの突起がケースの穴にはまるように差し込んで、固定。

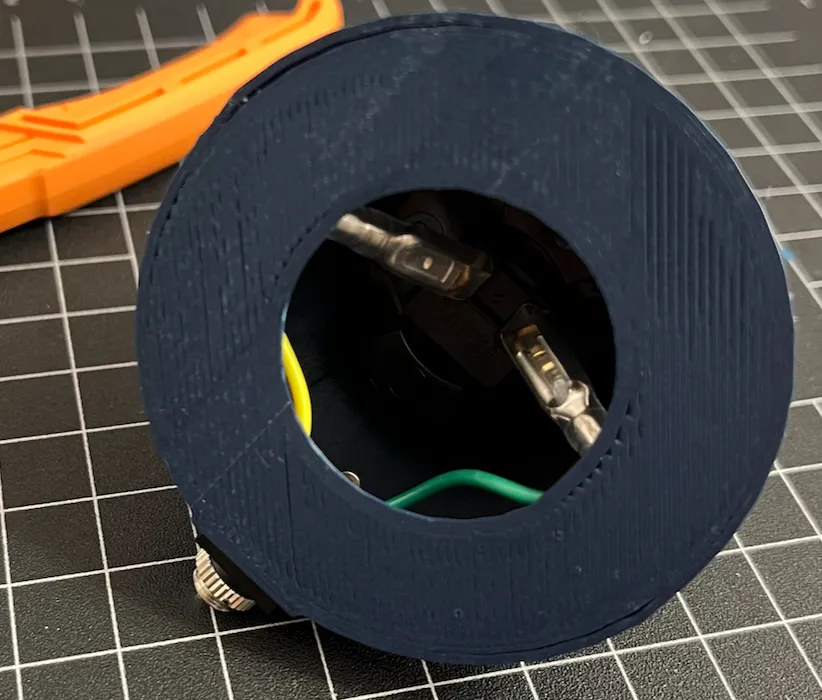

裏返して、ワイヤーがケース内に収まるように折りたたむ。
3.5mmジャックを底部の横穴にはめる。
