Mono Netflix専用キーボード を Digistump で作る (その1)

前回、キー1個のキーボードを作成。

本命はこっち。 ロータリーエンコーダー1個のNetflix専用キーボードを作る。

以前に作ったのは、Pro Micro を利用して、3キー+ロータリーエンコーダーの構成。

今回は、ロータリーエンコーダーのみ！

UI

• 回転で、カーソルの左右　← →
• プッシュで、空白

配線

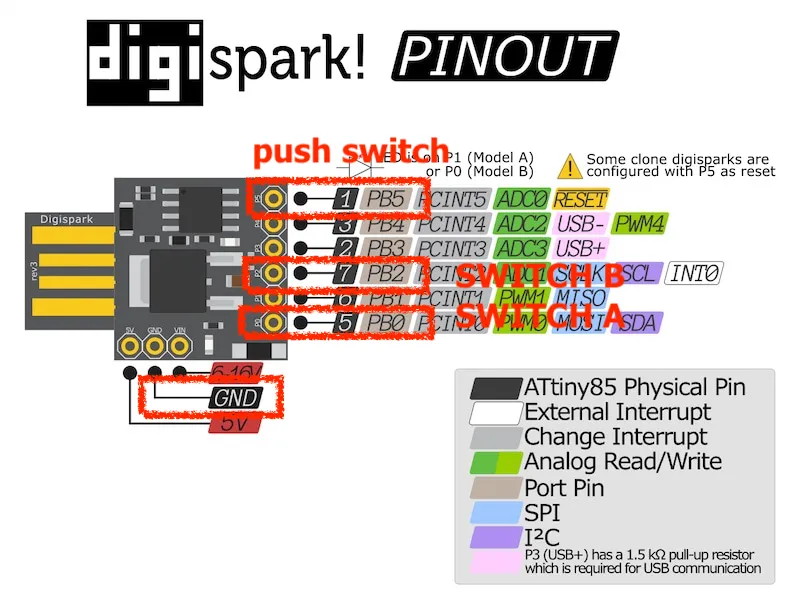

Digispark

• P0 ... ロータリーエンコーダーのスイッチA
• P1 ... 内容LEDにつながっているせいか、INPUTとして使えず
• P2 ... ロータリーエンコーダーのスイッチB
• P5 ... ロータリーエンコーダーのpush スイッチ

ロータリーエンコーダー

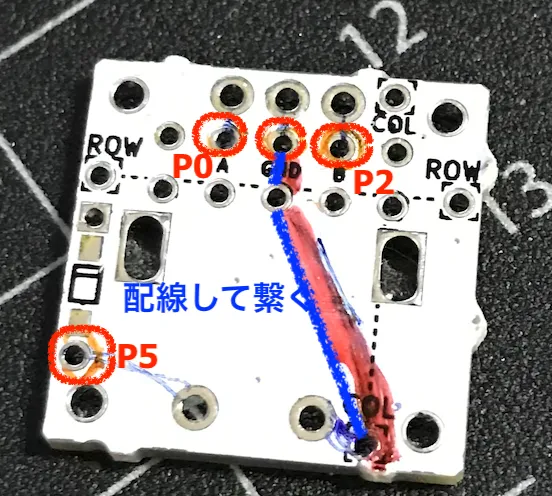

空中配線はつらいので、su120のロータリーエンコーダーの基板を利用。

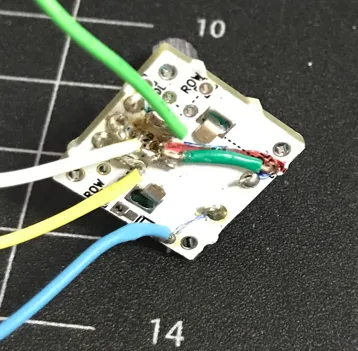

ロータリーエンコーダーの部分だけパチパチと切り取って、使わせてもらう。

ハンダ付けつらい。

プログラムは苦労したので、その2に続く。
