ゆるい空き室モニタをつくる2(RPi MQTT Broker編)
人感センサの情報をサーバで受取り、他のメディアに配信したり、別の場所で表示したりしたい。
前回は、センサの基本的な動作確認。
いよいよ、人感センサの検知データをWifi経由で、サーバに送信する。
ということで、protocolは、MQTTを使う。実装は、mosquitto。
なんでMQTT

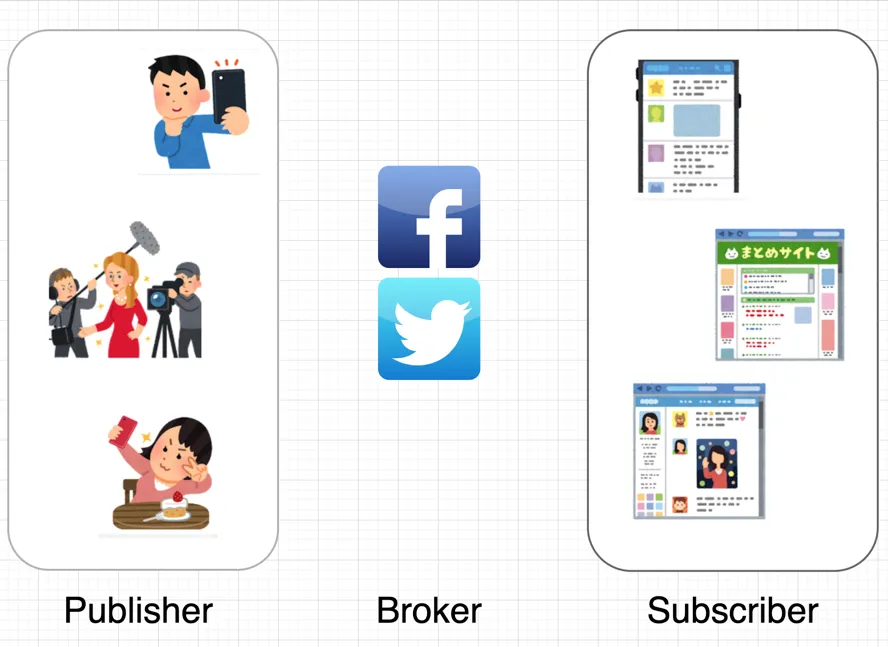

ネットが、掲示版からSNSに変遷していったのと似てるかも。
publisher がインフルエンサーで、subscriber がフォロワー。
ただし、 生配信のみ 。フォロワーは24時間365日、がんばって張り付く必要がある。
技術的に説明すると、こんな感じ。

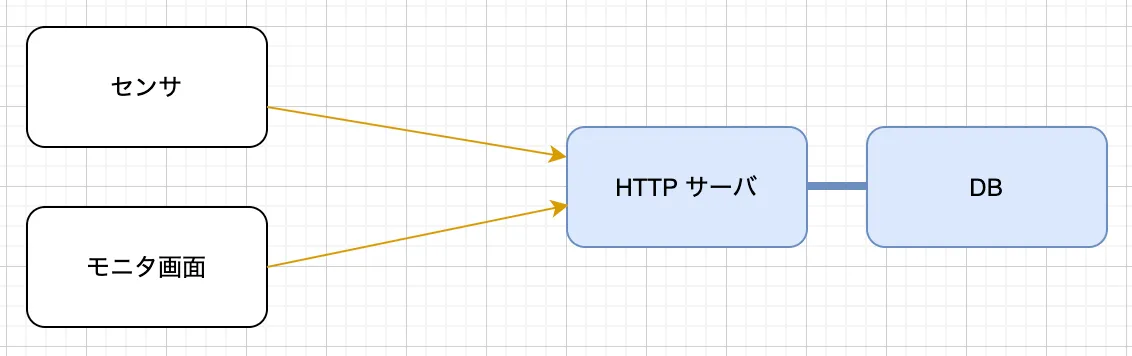

掲示版的なサービス
シンプルにありそうなのは、サーバ側で適当なAPIをつくって、センサであるクライアントが、そこに検知データPOSTする、HTTP Server構成だろう。
検知データは、サーバ側でCSVなり、sqliteなり、DBに保存すればよい。
SNS的なサービス

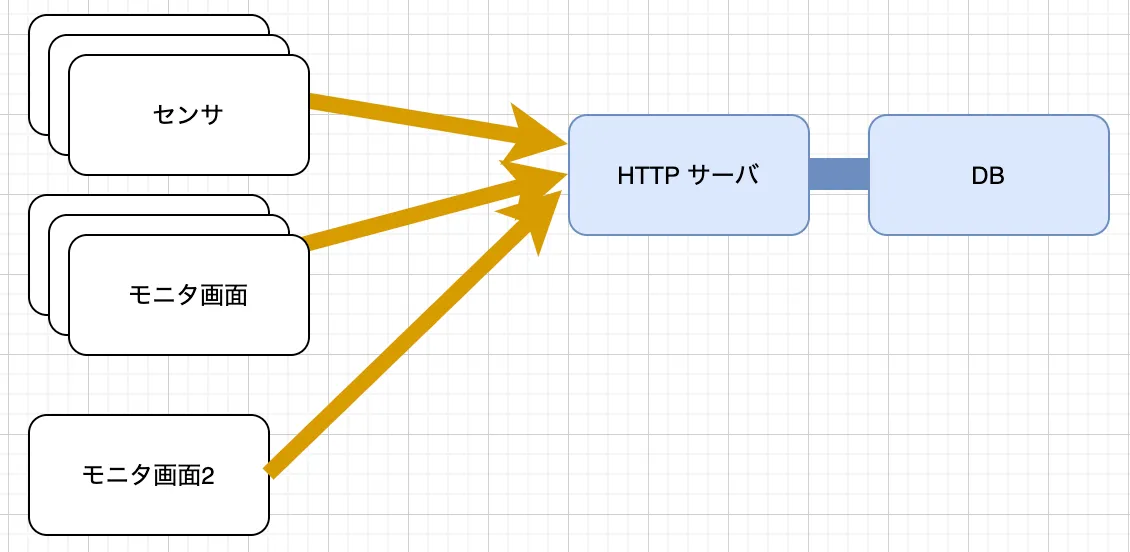

が、センサの数は増えてきたら？数千の単位だったら？
モニタ数もそうだが、用途によって見たい（収集した）情報が異なる画面が増えたら？
トラフィックが増えて、HTTPサーバ、およびDBがボトルネックになってしまう。
サーバを高性能なものにすれば、それなりに動くかもしれない。
が、もっといい方法があるのでは？

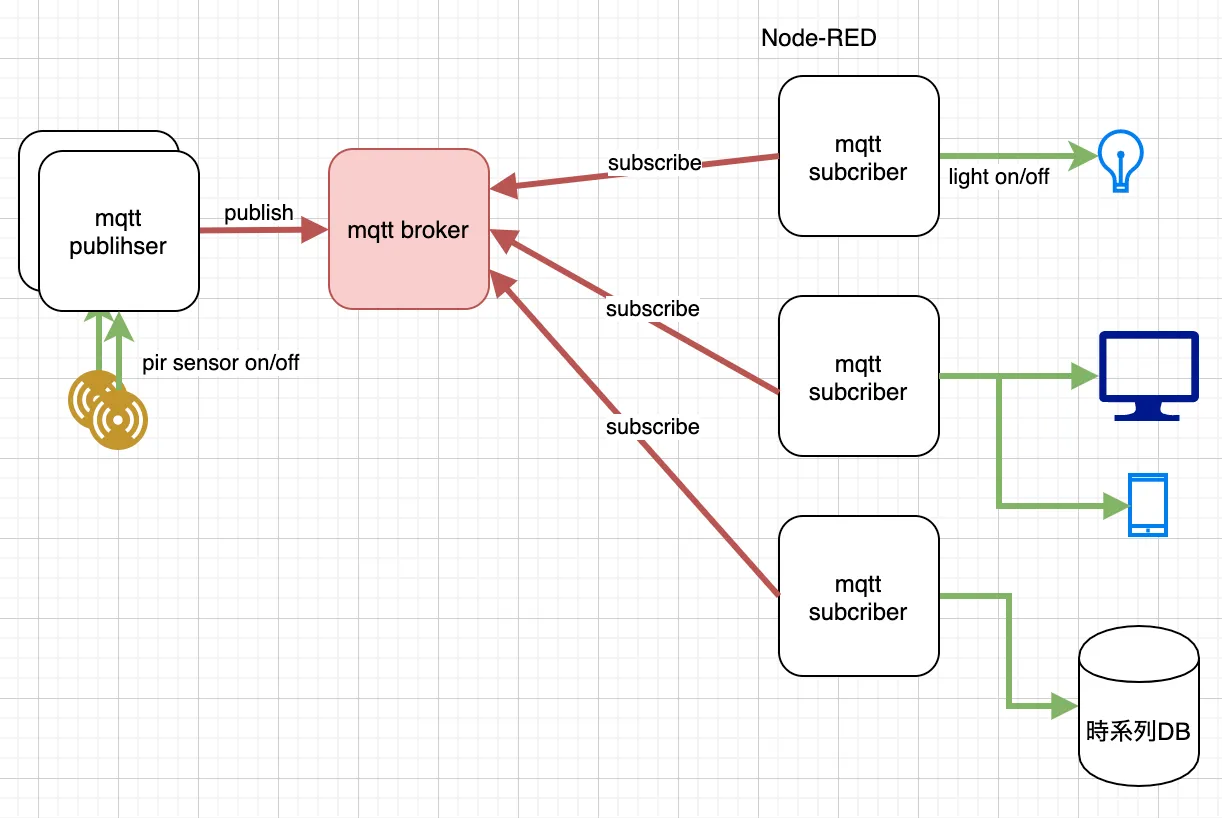

MQTT のモデル
ということで、開発されたのがMQTTのモデル。
赤い矢印が集まるbrokerが、いわゆるサーバにあたる。
が、このサーバは、自身でデータをもたない。publisherから来たデータは数分もすれば消える。
- publisher
とにかく検知したデータを、brockerに押しつける(publish)。 - subscriber
欲しいデータ範囲(topic)をbroker指定して、リアルタイムで受け取れるようにデータ待ちする。
このpublisher と subscriber をいい感じにサポートするのがbrokerの仕事。
MQTT のsetup
ここで最近手にいれたRPi4の出番。
メモリが2Gもあるので、MQTTサーバなんて余裕で動く！
install
$ sudo apt-get install mosquitto
次回からrebootで自動的に起動するように設定
$ sudo systemctl enable mosquitto
起動チェック
$ systemctl status mosquitto
● mosquitto.service - Mosquitto MQTT Broker
Loaded: loaded (/lib/systemd/system/mosquitto.service; enabled; vendor preset: enabled)
Active: active (running) since Tue 2022-03-08 09:03:27 JST; 4 days ago
Docs: man:mosquitto.conf(5)
man:mosquitto(8)
Main PID: 8406 (mosquitto)
Tasks: 1 (limit: 3717)
CPU: 3min 11.856s
CGroup: /system.slice/mosquitto.service
└─8406 /usr/sbin/mosquitto -c /etc/mosquitto/mosquitto.conf
Warning: journal has been rotated since unit was started, output may be incomplete.
broker のサービスIP設定
brokerは、defaultだとlocalhostのみアクセスできる。
他のマシン(private subnet)からアクセスできるように、listener の設定をする。
- brokerのprivateIP
10.0.0.1 - brokerのport
1883 - 認証なしのアクセスOK
/etc/mosquitto/conf.d/listener.conf
listener 1883 10.0.0.1 allow_anonymous true
再起動
$ systemctl restart mosquitto
これでbroker はOK。
mosquitto client のinstall
テストのために、command line 版の mosquitto client をinstall
$ sudo apt-get install mosquitto-clients
これで、publisher と sunscriber のやり取りを確認できる。
subsriber では、 topic sensor/# で待ち受けるように実行する。
$ mosquitto_sub -v -h {brokerのIP} -t 'sensor/#'
# は正規表現の * にあたり、 sensor 、 sensor/room01 など先頭がsensor のtopic全てを待ち受ける指定。
-v option をつけることで、publisherからのデータ受信時に、 topic 情報も表示される。
この topic sensor 向けに、publisher として情報 {"hello": 1} 送信する。
brokerのIPを 10.0.0.1 とすると、
$ mosquitto_pub -h 10.0.0.1 -t sensor/room1 -m '{"hello": 1}'
subscriber の表示
$ mosquitto_sub -v -h 10.0.0.1 -t sensor/#
sensor/room1 {"hello": 1}
M5StickCをpublisherにする
上記のpublisherをM5StickC で実装する。
This file contains hidden or bidirectional Unicode text that may be interpreted or compiled differently than what appears below. To review, open the file in an editor that reveals hidden Unicode characters.
Learn more about bidirectional Unicode characters
| #include <M5StickC.h> | |
| #include <WiFi.h> | |
| #include <HTTPClient.h> | |
| #include "PubSubClient.h" | |
| // | |
| // wifi | |
| // | |
| const char *ssid = "AP SSID"; | |
| const char *password = "AP PASWORD"; | |
| WiFiClient wClient; | |
| // | |
| // MQTT | |
| // | |
| const char *mqttHost = "xxxx.xxx.xxx.xxx"; // MQTTのIPかホスト名 | |
| const int mqttPort = 1883; // MQTTのポート | |
| const char *topic = "sensor/room1"; // 送信先のトピック名 | |
| char *payload; // 送信するデータ | |
| PubSubClient mqttClient(wClient); | |
| int Last_sec = -1; | |
| bool Is_on = false; | |
| #define WAIT_TIME 100 | |
| #define PIR_HAT_PIN 36 | |
| // | |
| // setup RTC by NTP | |
| // | |
| void setup_rtc() | |
| { | |
| struct tm timeinfo; | |
| uint8_t hh, mm, ss; | |
| RTC_TimeTypeDef TimeStruct; | |
| // connect NTP server | |
| configTime(9 * 3600, 0, "ntp.nict.jp", "ntp.jst.mfeed.ad.jp"); | |
| if (!getLocalTime(&timeinfo)) | |
| { | |
| M5.Lcd.println("Failed to obtain time"); | |
| return; | |
| } | |
| // | |
| // set localtime to RTC | |
| // | |
| hh = timeinfo.tm_hour; | |
| mm = timeinfo.tm_min; | |
| ss = timeinfo.tm_sec; | |
| TimeStruct.Hours = hh; | |
| TimeStruct.Minutes = mm; | |
| TimeStruct.Seconds = ss; | |
| M5.Rtc.SetTime(&TimeStruct); | |
| } | |
| // | |
| // connect wifi | |
| // | |
| int setup_wifi() | |
| { | |
| M5.Lcd.setTextSize(1); | |
| M5.Lcd.setCursor(0, 0); | |
| M5.Lcd.fillScreen(BLACK); | |
| M5.Lcd.setTextColor(DARKGREY); | |
| WiFi.disconnect(true); | |
| WiFi.begin(ssid, password); // connect to wifi | |
| int ntry = 100; | |
| while (WiFi.status() != WL_CONNECTED) | |
| { | |
| delay(500); | |
| M5.Lcd.print("."); | |
| ntry -= 1; | |
| if (ntry == 0) | |
| { | |
| // Serial.println("max try failed"); | |
| M5.Lcd.setTextSize(2); | |
| M5.Lcd.setTextColor(RED); | |
| M5.Lcd.setCursor(0, 0); | |
| M5.Lcd.println("fail wifi connect"); | |
| return -1; | |
| } | |
| } | |
| M5.Lcd.println(""); | |
| M5.Lcd.println("WiFi connected."); | |
| M5.Lcd.print("IP address: "); | |
| M5.Lcd.println(WiFi.localIP()); | |
| M5.Lcd.println(); | |
| return 0; | |
| } | |
| /** | |
| * Connect MQTT | |
| * | |
| */ | |
| void connectMqtt() | |
| { | |
| mqttClient.setServer(mqttHost, mqttPort); | |
| while (!mqttClient.connected()) | |
| { | |
| Serial.println("Connecting to MQTT..."); | |
| if (mqttClient.connect("room1")) | |
| { | |
| Serial.println("connected"); | |
| } | |
| delay(500); | |
| } | |
| M5.Lcd.setTextSize(2); | |
| M5.Lcd.setCursor(16, 9 * 6); | |
| M5.Lcd.setTextColor(DARKGREEN); | |
| M5.Lcd.printf(topic); | |
| } | |
| void setup() | |
| { | |
| M5.begin(); | |
| M5.Axp.ScreenBreath(10); | |
| M5.Lcd.setRotation(3); // 左を上にす | |
| M5.Lcd.setTextSize(1); | |
| M5.Lcd.fillScreen(BLACK); | |
| M5.Lcd.setTextColor(DARKGREY); | |
| delay(500); | |
| pinMode(GPIO_NUM_10, OUTPUT); | |
| pinMode(PIR_HAT_PIN, INPUT_PULLUP); | |
| // | |
| // Wifi | |
| // | |
| setup_wifi(); | |
| // | |
| // setup RTC time | |
| // | |
| setup_rtc(); | |
| // | |
| // MQTT | |
| // | |
| connectMqtt(); | |
| } | |
| void loop() | |
| { | |
| RTC_TimeTypeDef RTC_TimeStruct; | |
| M5.update(); | |
| // PIR HAT(AS312) | |
| int pir = digitalRead(PIR_HAT_PIN); | |
| if (pir) | |
| { | |
| digitalWrite(GPIO_NUM_10, 0); | |
| payload = (char *)"{\"status\":true}"; | |
| Is_on = true; | |
| } | |
| else | |
| { | |
| digitalWrite(GPIO_NUM_10, 1); | |
| payload = (char *)"{\"status\":false}"; | |
| } | |
| M5.Rtc.GetTime(&RTC_TimeStruct); | |
| int diff = Last_sec - RTC_TimeStruct.Seconds; | |
| if (abs(diff) > 3) | |
| { | |
| M5.Lcd.setTextSize(1); | |
| M5.Lcd.setCursor(32, 9 * 8); | |
| M5.Lcd.setTextColor(DARKGREEN); | |
| M5.Lcd.fillRect(0, 9 * 8, 256, 12, BLACK); | |
| M5.Lcd.printf("Time: %02d : %02d : %02d\n", | |
| RTC_TimeStruct.Hours, RTC_TimeStruct.Minutes, RTC_TimeStruct.Seconds); | |
| Last_sec = RTC_TimeStruct.Seconds; | |
| if (WiFi.status() == WL_CONNECTED) | |
| { | |
| if (mqttClient.publish(topic, payload)) | |
| { | |
| Serial.print("publish ok"); | |
| Serial.println(payload); | |
| } | |
| else | |
| { | |
| Serial.println("publish ng"); | |
| } | |
| Is_on = false; | |
| } | |
| } | |
| mqttClient.loop(); | |
| delay(WAIT_TIME); | |
| } |
by publisher の結果
command line で、M5StickCから、sensor 情報が来てるのを確認
$ mosquitto_sub -v -h 10.0.0.1 -t sensor/#
sensor/room1 {"status":true}
sensor/room1 {"status":false}
sensor/room1 {"status":false}
このままcommand line だと面白くないので、次回はNodeREDで可視化する。
