7×15 Matrix LED を Spresense 本体だけで使ってみる
前回は拡張ボードから3.3v 電源をひっぱてきた。
続き、本体の1.8v のGPIOでもいけるかもしれないとSpresense本体だけで試してみた。
電源を電池から取る

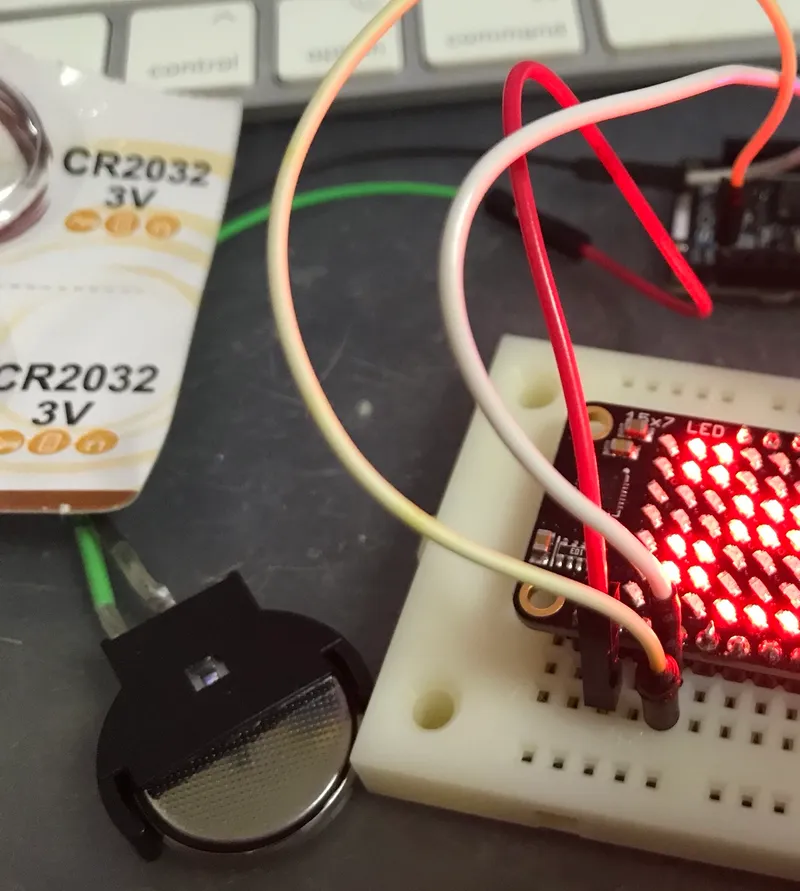

CR2032 3V の電池を使って、3.3v駆動のMatrix LEDを動かしてみる。
電池は、秋月電子で5年以上前に購入した5個200円のもの。 テスターでチェックすると、3.3vあるので、きっと大丈夫。

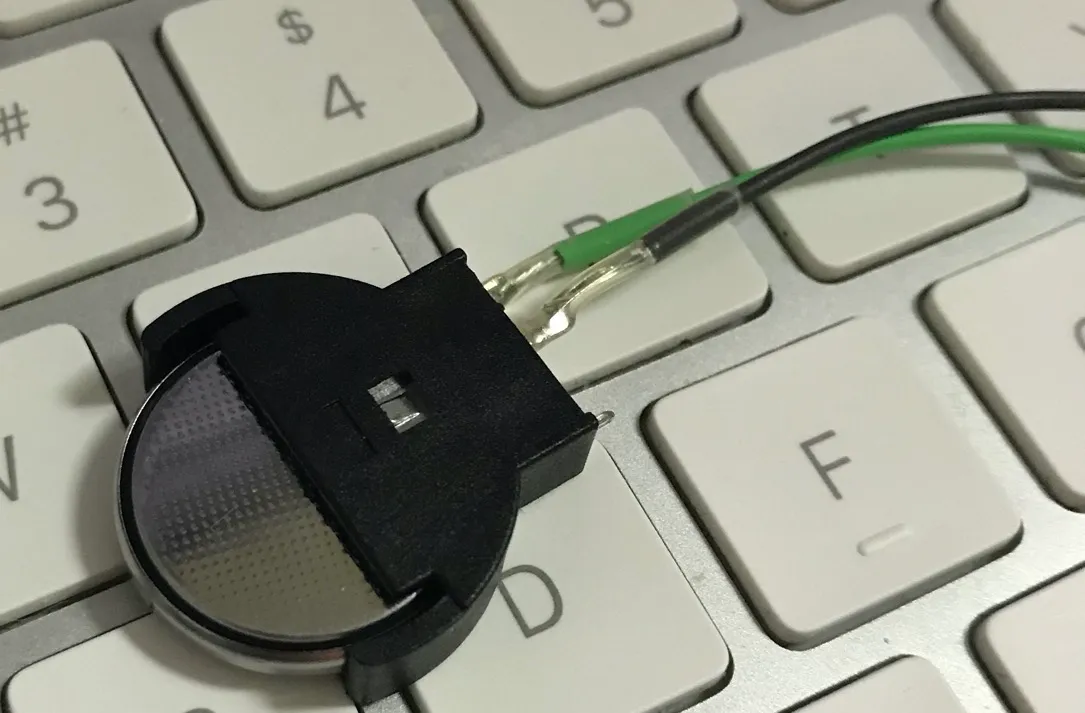

ケースは、以前に買ったものを使った。
配線

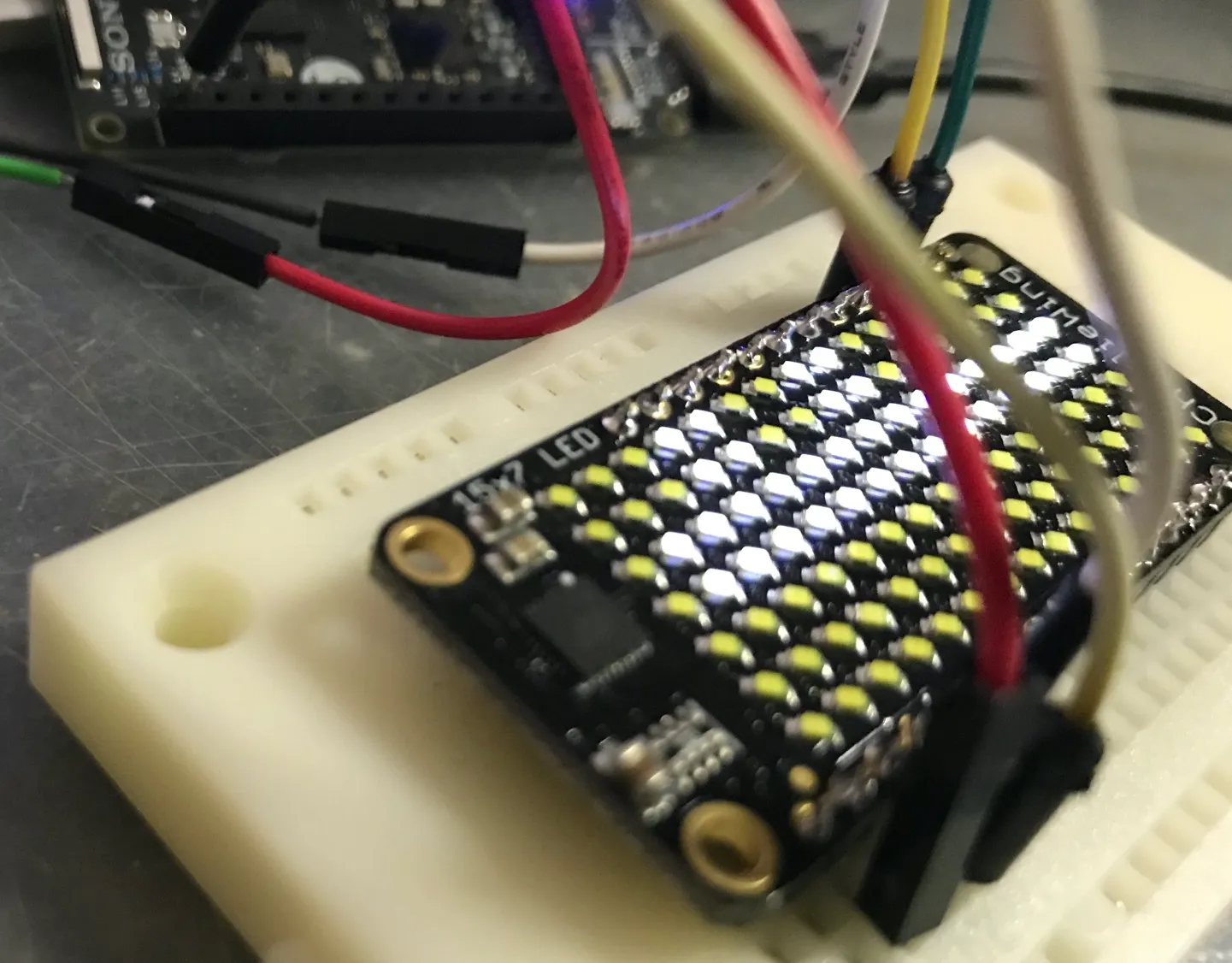

電源が安定したので、LEDもちょっと大きな電流が必要な白を使う。
- GND ... 電池ケースの
-をMatrix LEDのGNDと、SpresenseのGNDに配線。 - VCC ... 電池ケースの
+をMatrix LEDの3Vに配線。 - I2C(SDA,SCL) Spresense の本体にある
D15(SCL)とD14(SDA)に配線。
